allPIXA 7k - NH

CP000383-A-7300-C-C

Die allPIXA 7k ermöglicht Zeilenfrequenzen von bis zu 21,2 kHz sowie 3 x 7.300 px. Mit seinen vielfältigen Einstellmöglichkeiten bietet das Kamerasystem dem Anwender eine einzigartige Farbkonstanz und Bildqualität. Wegweisende Technologien - wie beispielsweise die kontinuierliche Weißregelung während der Aufnahme - sorgen für eine gleichbleibend exzellente Farb- und Bildqualität.

Bezeichnung ID & Code
allPIXA 4k – NH CP000383-A-4096-C-C
allPIXA 4k - SNH CP000383-A-4096-D-C
allPIXA 7k - NH CP000383-A-7300-C-C
allPIXA 7k - SNH CP000383-A-7300-E-C
Technische Daten
Sensor
Trilinearer CCD-Farbzeilensensor
Aktive Pixelgröße
10 μm * 10 μm
Maximale Datenrate
510 MByte/s
Max. Zeilenrate
7300 x 3 Pixel bis 21,2 kHz (CP000383-A-7300-E-C)
Spektrale Empfindlichkeit
360-960 nm
Videosignal
3 x 8 Bit Farbe
1 x 8/10/12 Bit Grau
Video-Ouput
Camera Link @ 85MHz Medium, Base
Trigger Modi
Freilauf / Externer Trigger
Schnittstellen
Camera Link Medium/Base
Power supply (Hirose)
External I/O (15 pin DSub)
RS232
Objektivadapter / Zubehör
Große Vielfalt an Adaptern: F-Mount, C-Mount, M39x1/26", M42x1, M72x0,75
Zertifizierungen
CE
FCC compliant
RoHS
Spannungsversorgung
24 V DC +/- 10%
max. 16W
Betriebstemperatur
0°C bis 60°C, 32°F bis 140°F (Gehäusetemperatur)
Gehäuseabmessungen
Länge = 102 mm, Höhe = 126 mm, Tiefe = 68 / 77 mm
Detaillierte Zeichnungen und 3D-Modelle finden Sie im Download-Bereich.
Datenblatt
Title Download
allPIXA Data Sheet *.pdf
Handbuch
Title Download
allPIXA Manual *.pdf

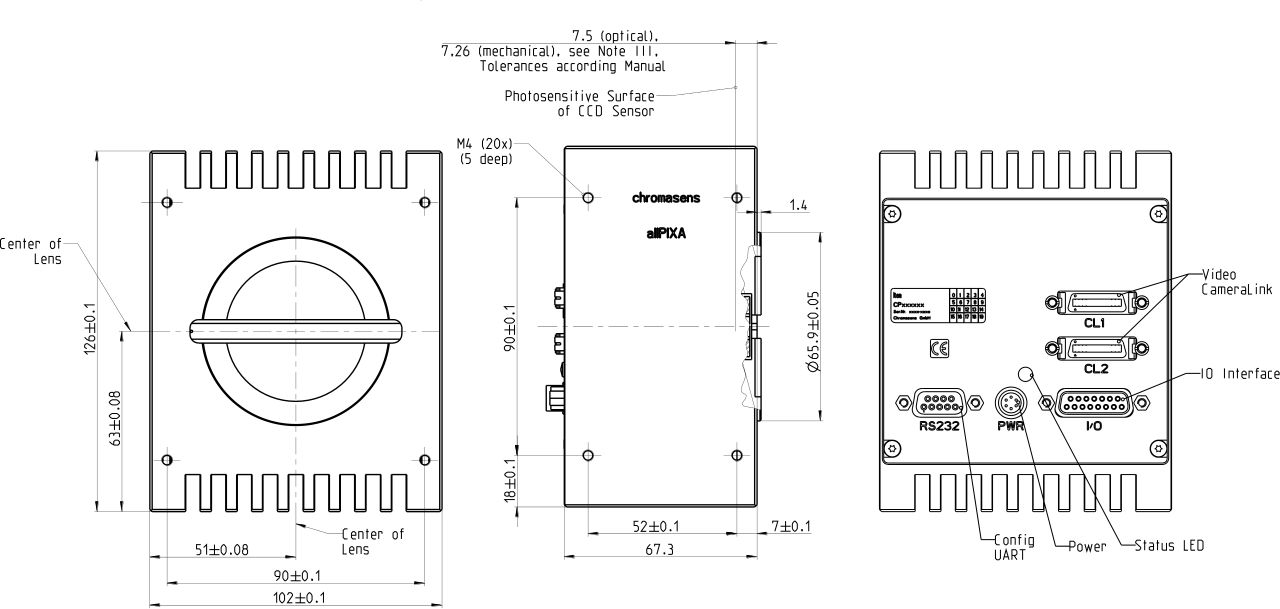

Technische Zeichnungen
Title ID & Code Download
allPIXA 4kl - NH CP000383-A-4096-C-C *.pdf*.zip
allPIXA 4k - SNH (H=95mm, compact design) CP000383-A-4096-D-C *.pdf*.zip
allPIXA 7k - NH CP000383-A-7300-C-C *.pdf*.zip
allPIXA 7k - SNH (H=100mm, compact design) CP000383-A-7300-E-C *.pdf*.zip
Allgemeine Einführung
Title Download
allPIXA Image Memory *.pdf
allPIXA Image Memory *.pdf
allPIXA Configuration Sheet *.pdf
Chromasens Kamera API
Title Download
API Manual *.pdf
API Release Notes *.pdf
API Code and Samples *.zip
HSI Description *.pdf
CST (Camera Setup Tool)
Title Download
CST *.zip
CST Release Notes *.pdf
Firmware
Title Download
allPIXA 2048 Firmware V.1.50 *.zip
allPIXA 4096 Firmware *.zip
allPIXA 7300 Firmware *.zip
Release Notes Firmware *.pdf
Framegrabber Support
Title Download
Matrix Vision *.zip
Euresys *.zip
Silicon Software *.zip
Matrox *.zip
Dalsa *.zip
Bitflow *.zip
Katalog
Title Download
allPIXA Accessories Catalog *.pdf
Technische Zeichnungen Zubehör 2K/4K
Title ID & Code Download
C-Mount Adapter CP000387 *.pdf*.zip
4k Adapter M42x1-A45,46 CP000434 *.pdf*.zip
Adapter -MF (Modular Fokus) CP000386 *.pdf*.zip
Adapter M42x0,75(Schneider Unifoc 58) CP000461 *.pdf*.zip
Adapter V-Mount (Schneider Unifoc 12) CP000462 *.pdf*.zip
F-Mount Adapter CP000385 *.pdf*.zip
4k Tubus 20, 40, 60, 80, 100mm CP000389-393 *.pdf*.zip
Technische Zeichnungen Zubehör 5k/6000/7.3K
Title ID & Code Download
7k-allPIXA-Adapter M72x0,75-RF
 CP000457 *.pdf*.zip
7k-Retrofit Adapter (camera for tubus or adapter) CP000388 *.pdf*.zip
7k Tubus 20, 40, 60, 80, 100mm
 CP000423-427 *.pdf*.zip
7k-allPIXA-Adapter Modular Focus CP000428 *.pdf*.zip
7k-Adapter M58x0,75 (Schneider Unifoc 76) CP000463 *.pdf*.zip

Kontaktaufnahme:

Sie interessieren sich für die allPIXA 7k - NH und wünschen eine individuelle Beratung?
Dann kontaktieren Sie unser Produktteam
