allPIXA 7k - SNH

CP000383-A-7300-E-C

Mit der allPIXA 7k kombiniert Chromasens die überragende Qualität der CCD-Technologie mit höchsten Zeilenraten. Dieses Modell schafft Zeilenfrequenzen von bis zu 21,2 kHz. Das Kamerasystem bietet eine einzigartige Farbkonstanz und Bildqualität. Die kontinuierliche Weißregelung während der Aufnahme sorgen für eine gleichbleibend exzellente Farb- und Bildqualität.

Bezeichnung ID & Code
allPIXA 4k – NH CP000383-A-4096-C-C
allPIXA 4k - SNH CP000383-A-4096-D-C
allPIXA 7k - NH CP000383-A-7300-C-C
allPIXA 7k - SNH CP000383-A-7300-E-C

Kontaktaufnahme:

Sie interessieren sich für die allPIXA 7k - SNH und wünschen eine individuelle Beratung?
Dann kontaktieren Sie unser Produktteam

Technische Daten
Sensor
Trilinearer CCD-Farbzeilensensor
Aktive Pixelgröße
10 μm * 10 μm
Maximale Datenrate
510 MByte/s
Max. Zeilenrate
7300 x 3 Pixel bis 21,2 kHz (CP000383-A-7300-E-C)
Spektrale Empfindlichkeit
360-960 nm
Datenformat
3 x 8 Bit Farbe
1 x 8/10/12 Bit Grau
Video-Ouput
Camera Link @ 85MHz Medium, Base
Trigger Modi
Freilauf / Externer Trigger
Schnittstellen
Camera Link Medium/Base
Power supply (Hirose)
External I/O (15 pin DSub)
RS232
Objektivadapter / Zubehör
Große Vielfalt an Adaptern: F-Mount, C-Mount, M39x1/26", M42x1, M72x0,75
Zertifizierungen
CE, RoHS
Spannungsversorgung
24 V DC +/- 10%
max. 16W
Betriebstemperatur
0°C bis 60°C, 32°F bis 140°F (Gehäusetemperatur)
Abmessungen
Länge = 102 mm, Höhe = 100 mm, Tiefe = 68 / 77 mm

Kontaktaufnahme:

Sie interessieren sich für die allPIXA 7k - SNH und wünschen eine individuelle Beratung?
Dann kontaktieren Sie unser Produktteam

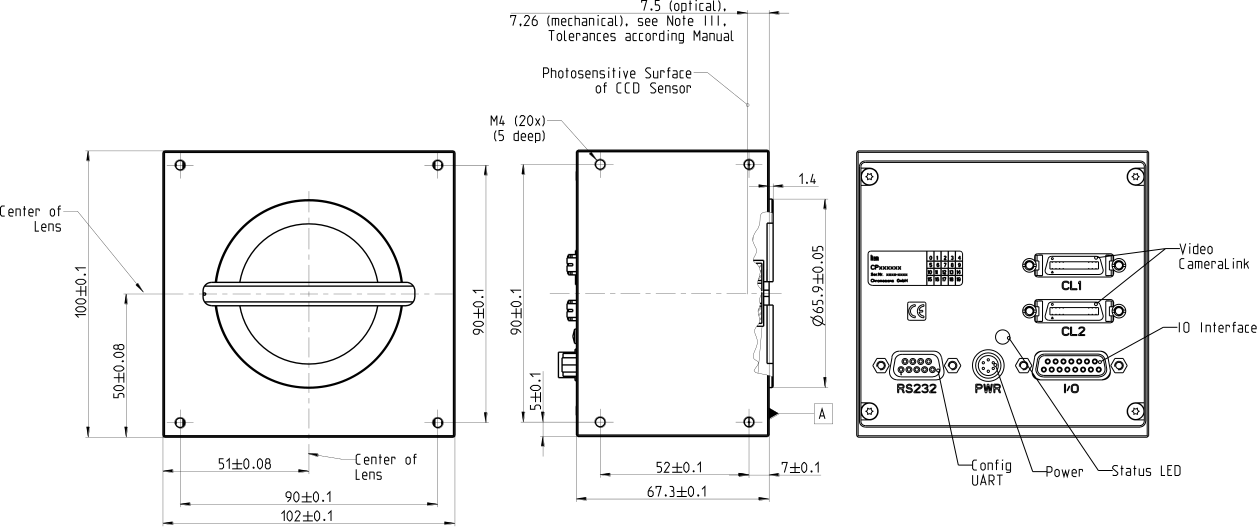

Detaillierte Zeichnungen und 3D-Modelle finden Sie im Download-Bereich.

Kontaktaufnahme:

Sie interessieren sich für die allPIXA 7k - SNH und wünschen eine individuelle Beratung?
Dann kontaktieren Sie unser Produktteam

Datenblatt
Title Download
allPIXA Data Sheet *.pdf
Allgemeine Einführung
Title Download
allPIXA Application Note Image Memory *.pdf
allPIXA Configuration Sheet Image Memory *.pdf
allPIXA Configuration Sheet *.pdf
Handbuch
Title Download
allPIXA Manual R04 *.pdf
Technische Zeichnungen (2D/3D)
Title ID & Code Download
allPIXA 4kl - NH CP000383-A-4096-C-C *.pdf*.zip
allPIXA 4k - SNH (H=95mm, compact design) CP000383-A-4096-D-C *.pdf*.zip
allPIXA 7k - NH CP000383-A-7300-C-C *.pdf*.zip
allPIXA 7k - SNH (H=100mm, compact design) CP000383-A-7300-E-C *.pdf*.zip
Zertifikate
Title Download
allPIXA wave - EU Declaration of Conformity *.pdf
allPIXA - EU Declaration of Conformity *.pdf

Kontaktaufnahme:

Sie interessieren sich für die allPIXA 7k - SNH und wünschen eine individuelle Beratung?
Dann kontaktieren Sie unser Produktteam

CST (Camera Setup Tool)
Title Download
CST V2.8.5 *.zip
CST Release Notes *.pdf
Firmware
Title ID & Code Download
allPIXA 2048 Firmware V1.50 CP000383-A-2048-S-C *.zip
allPIXA 4096 Firmware V1.71 CP000383-A-4096-D-C *.zip
allPIXA 7300 Firmware V1.71 CP000383-A-7300-E-C *.zip
Release Notes Firmware *.pdf
Chromasens Kamera API
Title Download
API Manual R1.7 *.pdf
API Release Notes R1.7.4 *.pdf
API Code and Samples V1.7.4 *.zip
HSI Description R03 *.pdf
Framegrabber Support
Title Download
Matrix Vision *.zip
Euresys *.zip
Silicon Software *.zip
Matrox *.zip
Dalsa *.zip
Bitflow *.zip

Kontaktaufnahme:

Sie interessieren sich für die allPIXA 7k - SNH und wünschen eine individuelle Beratung?
Dann kontaktieren Sie unser Produktteam

Katalog
Title Download
allPIXA Accessories Catalog *.pdf
Stromversorgung
Title ID & Code
allPIXA Power Supply Cable 1.5 m CP000504-1.5
allPIXA Power Supply Cable 5 m CP000504-5.0
allPIXA Power Connector, 6pin, push pull (Hirose) CP000459
Frame Grabber
Title ID & Code
SIS0 microEnable 5 Marathon ACL CC02215
CameraLink Kabel
Title ID & Code
CameraLink-Cable CL-C-3 m (MDR-MDR) CC01774
CameraLink-Cable CL-C-5 m (MDR-MDR) CC01775
Cameralink-Cable Cl-mini 3 m (MDR-SDR) CC01431
CameraLink-Cable Cl-mini 5 m (MDR-SDR) CC01432
CameraLink Cables (industrial, several length, ect. ) on request
Adapter 2k/4k
Title ID & Code Download
allPIXA 2k/4k - C-Mount Adapter CP000387 *.pdf*.zip
allPIXA 2k/4k - Adapter M42x1-A45,46 CP000434 *.pdf*.zip
allPIXA 2k/4k - Adapter-MF (Modular Fokus) CP000386 *.pdf*.zip
allPIXA 2k/4k - Adapter M42x0,75(Schneider Unifoc 58) CP000461 *.pdf*.zip
allPIXA 2k/4k - Adapter V-Mount (Schneider Unifoc 12) CP000462 *.pdf*.zip
allPIXA 2k/4k - Adapter F-Mount CP000385 *.pdf*.zip
allPIXA 2k/4k - Tubus 20, 40, 60, 80, 100mm CP000389-393 *.pdf*.zip
Adapter 5k/6k/7.3k
Title ID & Code Download
allPIXA 5k/6k/7k - Adapter M72x0,75-RF CP000457 *.pdf*.zip
allPIXA 5k/6k/7k - Tubus 20, 40, 60, 80, 100mm
 CP000423-427 *.pdf*.zip
allPIXA 5k/6k/7k - Adapter ModularFocus   CP000428 *.pdf*.zip
allPIXA 5k/6k/7k - Adapter M58x0,75 (Unifoc76) CP000463 *.pdf*.zip
allPIXA 5k/6k/7.3k - RetroFit Adapter allPIXA (from camera to tube or adapters) CP000388 *.pdf*.zip
Ausrichtungsadapter
Title ID & Code
Alignment Adapter CP000656
Verbrauchsmaterial
Title ID & Code
White Reference Material (20 mm x 1000 mm) CP000485
White Reference Material (50 mm x 1180 mm) CP000486
