allPIXA 4k – NH
CP000383-A-4096-C-CMit der allPIXA kombiniert Chromasens die überragende Qualität der CCD-Technologie mit höchsten Zeilenraten. Die allPIXA 4k ermöglicht Zeilenfrequenzen von bis zu 34,4 kHz. Mit seinen vielfältigen Einstellmöglichkeiten bietet das Kamerasystem dem Anwender eine einzigartige Farbkonstanz und Bildqualität. Wegweisende Technologien - wie beispielsweise die kontinuierliche Weißregelung während der Aufnahme - sorgen für eine gleichbleibend exzellente Farb- und Bildqualität.
| Bezeichnung | ID & Code |
|---|---|
| allPIXA 4k – NH | CP000383-A-4096-C-C |
| allPIXA 4k - SNH | CP000383-A-4096-D-C |
| allPIXA 7k - NH | CP000383-A-7300-C-C |
| allPIXA 7k - SNH | CP000383-A-7300-E-C |
Kontaktaufnahme:
Sie interessieren sich für die allPIXA 4k – NH und wünschen eine individuelle Beratung?
Dann kontaktieren Sie unser Produktteam
| Technische Daten | |
|---|---|
| Sensor |
Trilinearer CCD-Farbzeilensensor
|
| Aktive Pixelgröße |
10 μm * 10 μm
|
| Maximale Datenrate |
510 MByte/s
|
| Max. Zeilenrate |
4096 x 3 Pixel bis 34,4 kHz (CP000383-A-4096-C-C)
|
| Spektrale Empfindlichkeit |
360-960 nm
|
| Videosignal |
3 x 8 Bit Farbe
1 x 8/10/12 Bit Grau
|
| Video-Ouput |
Camera Link @ 85MHz Medium, Base
|
| Trigger Modi |
Freilauf / Externer Trigger
|
| Schnittstellen |
CameraLink Base, Medium
Spannungsversorgung (6-pol. Hirose)
Externe IO (15-pol. DSub)
RS232
|
| Objektivadapter / Zubehör |
Große Vielfalt an Adaptern: F-Mount, C-Mount, M39x1/26", M42x1, M72x0,75
|
| Zertifizierungen |
CE, RoHS
|
| Spannungsversorgung |
24 V DC +/- 10%
max. 16W
|
| Betriebstemperatur |
0°C bis 60°C, 32°F bis 140°F (Gehäusetemperatur)
|

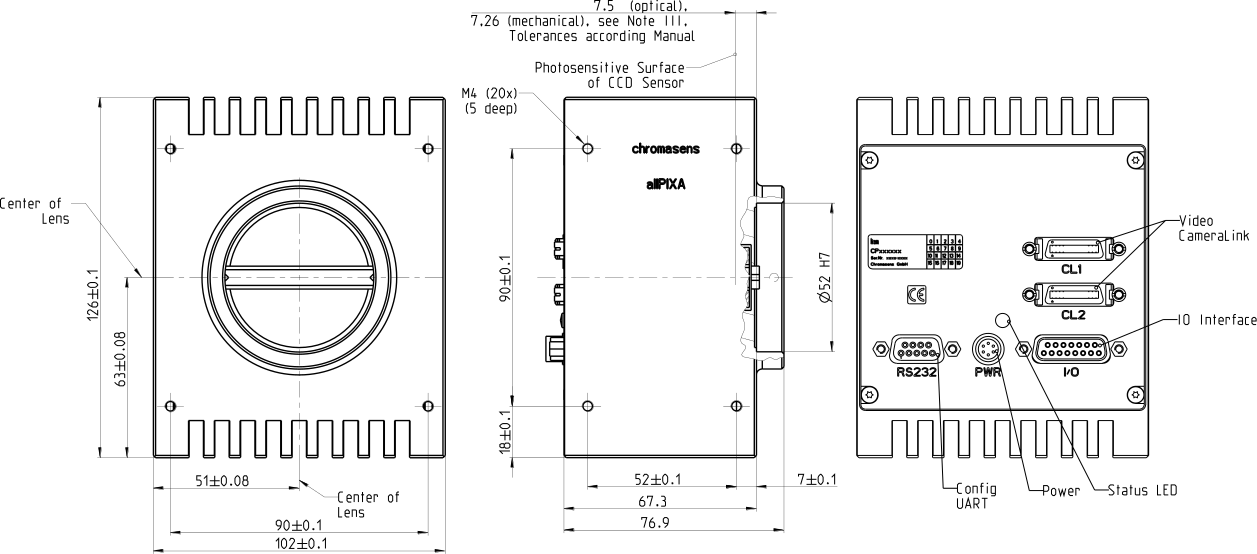

| Gehäuseabmessungen |
Länge = 102 mm, Höhe = 126 mm, Tiefe = 68 / 77 mm
|
Kontaktaufnahme:
Sie interessieren sich für die allPIXA 4k – NH und wünschen eine individuelle Beratung?
Dann kontaktieren Sie unser Produktteam
Kontaktaufnahme:
Sie interessieren sich für die allPIXA 4k – NH und wünschen eine individuelle Beratung?
Dann kontaktieren Sie unser Produktteam
| Title | Download |
|---|---|
| allPIXA Data Sheet |
| Title | Download |
|---|---|
| allPIXA Application Note Image Memory | |
| allPIXA Configuration Sheet Image Memory | |
| allPIXA Configuration Sheet |
| Title | Download |
|---|---|
| allPIXA Manual R04 |
| Title | ID & Code | Download |
|---|---|---|
| allPIXA 4kl - NH | CP000383-A-4096-C-C | *.pdf, *.zip |
| allPIXA 4k - SNH (H=95mm, compact design) | CP000383-A-4096-D-C | *.pdf, *.zip |
| allPIXA 7k - NH | CP000383-A-7300-C-C | *.pdf, *.zip |
| allPIXA 7k - SNH (H=100mm, compact design) | CP000383-A-7300-E-C | *.pdf, *.zip |
| Title | Download |
|---|---|
| allPIXA wave - EU Declaration of Conformity | |
| allPIXA - EU Declaration of Conformity |
Kontaktaufnahme:
Sie interessieren sich für die allPIXA 4k – NH und wünschen eine individuelle Beratung?
Dann kontaktieren Sie unser Produktteam
| Title | Download |
|---|---|
| CST V2.8.5 | *.zip |
| CST Release Notes |
| Title | ID & Code | Download |
|---|---|---|
| allPIXA 2048 Firmware V1.50 | CP000383-A-2048-S-C | *.zip |
| allPIXA 4096 Firmware V1.71 | CP000383-A-4096-D-C | *.zip |
| allPIXA 7300 Firmware V1.71 | CP000383-A-7300-E-C | *.zip |
| Release Notes Firmware |
| Title | Download |
|---|---|
| API Manual R1.7 | |
| API Release Notes R1.7.4 | |
| API Code and Samples V1.7.4 | *.zip |
| HSI Description R03 |
| Title | Download |
|---|---|
| Matrix Vision | *.zip |
| Euresys | *.zip |
| Silicon Software | *.zip |
| Matrox | *.zip |
| Dalsa | *.zip |
| Bitflow | *.zip |
Kontaktaufnahme:
Sie interessieren sich für die allPIXA 4k – NH und wünschen eine individuelle Beratung?
Dann kontaktieren Sie unser Produktteam
| Title | Download |
|---|---|
| allPIXA Accessories Catalog |
| Title | ID & Code |
|---|---|
| allPIXA Power Supply Cable 1.5 m | CP000504-1.5 |
| allPIXA Power Supply Cable 5 m | CP000504-5.0 |
| allPIXA Power Connector, 6pin, push pull (Hirose) | CP000459 |
| Title | ID & Code |
|---|---|
| SIS0 microEnable 5 Marathon ACL | CC02215 |
| Title | ID & Code |
|---|---|
| CameraLink-Cable CL-C-3 m (MDR-MDR) | CC01774 |
| CameraLink-Cable CL-C-5 m (MDR-MDR) | CC01775 |
| Cameralink-Cable Cl-mini 3 m (MDR-SDR) | CC01431 |
| CameraLink-Cable Cl-mini 5 m (MDR-SDR) | CC01432 |
| CameraLink Cables (industrial, several length, ect. ) | on request |
| Title | ID & Code | Download |
|---|---|---|
| allPIXA 2k/4k - C-Mount Adapter | CP000387 | *.pdf, *.zip |
| allPIXA 2k/4k - Adapter M42x1-A45,46 | CP000434 | *.pdf, *.zip |
| allPIXA 2k/4k - Adapter-MF (Modular Fokus) | CP000386 | *.pdf, *.zip |
| allPIXA 2k/4k - Adapter M42x0,75(Schneider Unifoc 58) | CP000461 | *.pdf, *.zip |
| allPIXA 2k/4k - Adapter V-Mount (Schneider Unifoc 12) | CP000462 | *.pdf, *.zip |
| allPIXA 2k/4k - Adapter F-Mount | CP000385 | *.pdf, *.zip |
| allPIXA 2k/4k - Tubus 20, 40, 60, 80, 100mm | CP000389-393 | *.pdf, *.zip |
| Title | ID & Code | Download |
|---|---|---|
| allPIXA 5k/6k/7k - Adapter M72x0,75-RF | CP000457 | *.pdf, *.zip |
| allPIXA 5k/6k/7k - Tubus 20, 40, 60, 80, 100mm | CP000423-427 | *.pdf, *.zip |
| allPIXA 5k/6k/7k - Adapter ModularFocus | CP000428 | *.pdf, *.zip |
| allPIXA 5k/6k/7k - Adapter M58x0,75 (Unifoc76) | CP000463 | *.pdf, *.zip |
| allPIXA 5k/6k/7.3k - RetroFit Adapter allPIXA (from camera to tube or adapters) | CP000388 | *.pdf, *.zip |
| Title | ID & Code |
|---|---|
| Alignment Adapter | CP000656 |
| Title | ID & Code |
|---|---|
| White Reference Material (20 mm x 1000 mm) | CP000485 |
| White Reference Material (50 mm x 1180 mm) | CP000486 |
