Mit der neu entwickelten allPIXA pro Kamera bietet Chromasens die weltweit schnellste CCD-Farbzeilenkamera. Sie kombiniert die hohe Qualität aktueller CCD-Technologie mit höchsten Zeilenraten. Durch Einsatz modernster Technologien sind bisher nicht erreichte Zeilenfrequenzen von bis zu 104,5 kHz möglich. Mit seinen vielfältigen Einstellmöglichkeiten erreicht das Kamerasystem eine einzigartige Farbkonstanz und Bildqualität. Innovative Technologien - wie beispielsweise die kontinuierliche Weißregelung während der Aufnahme - sorgen für eine gleichbleibend exzellente Farb- und Bildqualität. All dies bildet die solide Basis für Farberkennungslösungen und für ein stabiles Color Management.

CP000476-2048-S
Technische Daten
Sensor
Trilinearer CCD-Farbzeilensensor
Aktive Pixelgröße
10 μm * 10 μm
Max. Zeilenrate
2.048 x 3 Pixel bis 92,8 kHz
Datenformat
3 x 8/10 Bit Farbe
1 x 8/10/12 Bit Grau
Video-Ouput
Camera Link @ 85MHz Full, Medium, Base
Trigger Modi
Freilauf / Externer Trigger
Schnittstellen
Camera Link Full/Medium/Base
Power supply (Hirose)
External I/O (15 pin DSub)
RS232
Zertifizierungen
CE, FCC compliant, RoHS
Spannungsversorgung
24 V DC +/- 10 %, max. 19 W RS232
Betriebstemperatur
0°C bis 60°C, 32°F bis 140°F (Gehäusetemperatur)
Objektivadapter / Zubehör
Große Vielfalt an Adaptern: F-Mount, C-Mount, M39x1/26", M42x1, M72x0.75
Kameraspezifikationen
Gehäuseabmessungen Länge = 102 mm, Höhe =100 mm, Tiefe = 77 mm mm
Data Sheet
Title Download
allPIXA pro Data Sheet *.pdf
彩色线阵扫描相机 Data Sheet in Chinese *.pdf
Manual
Title Download
allPIXA pro Image Memory *.pdf
allPIXA pro Manual *.pdf
allPIXA pro Configuration Sheet *.pdf

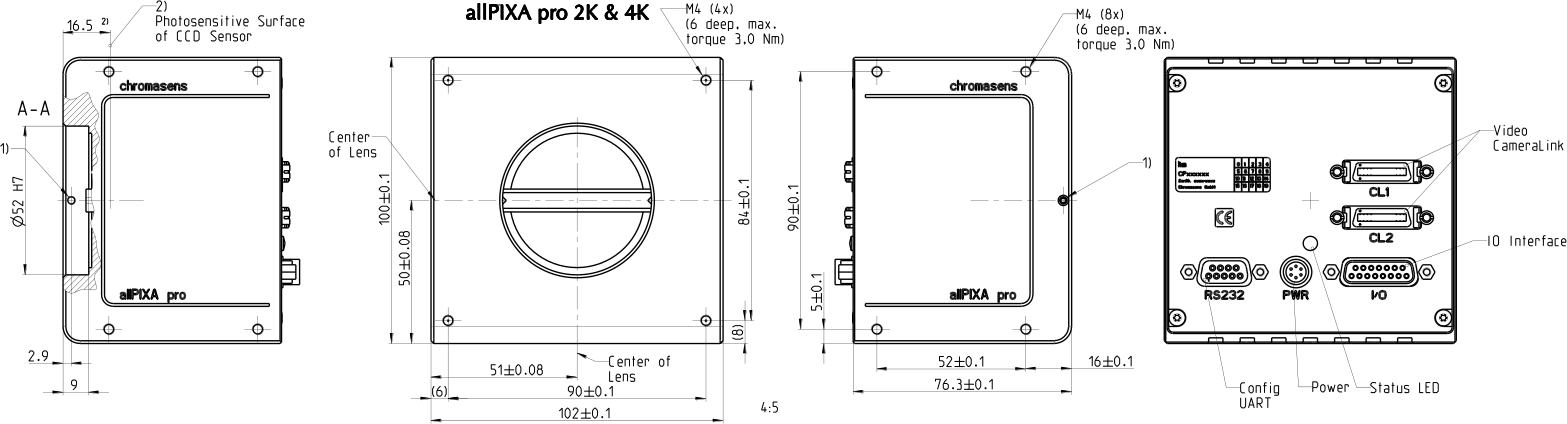

Technische Zeichnung
Title ID & Code Download
allPIXA pro 2k CP000476-2048-S *.pdf , *.zip
allPIXA pro 4k CP000476-4096-S *.pdf , *.zip
allPIXA pro 5k CP000476-5120-W *.pdf , *.zip
allPIXA pro 6000px CP000476-6000-W *.pdf , *.zip
allPIXA pro 7.3k CP000476-7300-W *.pdf , *.zip
Chromasens Camera API
Title Download
API Manual *.pdf
API Release Notes *.pdf
API Code and Samples *.zip
HSI Description *.pdf
CST (Camera Setup Tool)
Title Download
CST Release Notes *.pdf
CST *.zip
Firmware
Title Download
allPIXA pro 2048 Firmware V.3.11 *.zip
allPIXA pro 4096 Firmware V.3.11 *.zip
allPIXA pro 5120 Firmware V.3.11 *.zip
allPIXA pro 6000 Firmware V.3.11 *.zip
allPIXA pro 7300 Firmware V.3.11 *.zip
Release Notes Firmware V.3.11 *.pdf
Framegrabber Support
Title Download
Matrox *.zip
Dalsa *.zip
Ginga *.zip
Katalog
Title Download
allPIXA pro Accessories Catalog *.pdf
Technical Drawing Accessories 2K/4K
Title ID & Code Download
C-Mount Adapter CP000387 *.zip , *.pdf
4k Adapter M42x1-A45,46 CP000434 *.pdf , *.zip
Adapter -MF (Modular Fokus) CP000386 *.pdf , *.zip
Adapter M42x0,75(Schneider Unifoc 58) CP000461 *.pdf , *.zip
Adapter V-Mount (Schneider Unifoc 12) CP000462 *.pdf , *.zip
F-Mount Adapter CP000385 *.zip , *.pdf
4k Tubus 20, 40, 60, 80, 100mm CP000389-393 *.pdf , *.zip
Technical Drawing Accessories 5k/6000/7K
Title ID & Code Download
7k-allPIXA-Adapter M72x0,75-RF
 CP000457 *.zip , *.pdf
7k Tubus 20, 40, 60, 80, 100mm
 CP000423-427 *.pdf , *.zip
7k-allPIXA-Adapter Modular Focus CP000428 *.pdf , *.zip
7k-Adapter M58x0,75 (Schneider Unifoc 76) CP000463 *.pdf , *.zip
