Die Chromasens chromaPIXA Zeilenkamera ermöglicht eine Farbmessung mit hoher Genauigkeit in allen gängigen Farbräumen. Damit vereinfacht sie die nachfolgende Farbverarbeitung erheblich. Der chromaPIXA-Output im CIE-L*a*b*-Format erlaubt es, Farbunterschiede gemäß der Wahrnehmung des menschlichen Auges zu bestimmen. Die chromaPIXA wird mit Hilfe der intuitiven chromaCalc-Software kalibriert und ist mit allen gängigen Farb-Messcharts kompatibel.

CP000584-2048
Technische Daten
Sensor
Trilinearer CCD-Farbzeilensensor
Aktive Pixelgröße
10 μm * 10 μm
Max. Zeilenrate
2048 x 3 Pixel bis 92,7 kHz
Farbausgaberaum
sRGB, eciRGB, AdobeRGB, Cie-L*a*b*, CIE-XYZ
Datenformat
3 x 8/10 Bit RGB oder interner 3 x 14 Bit A/D-Wandler
Video-Ouput
Camera Link @ 85MHz Full (80/64 Bit), Medium, Base
Trigger Modi
Freilauf / Externer Trigger Line Trigger, Frame Trigger
Software
chromaCalc Software generiert Kalibrierdaten zur Berechnung der Farbausgabe
Lichtquelle
Empfohlen wird Chromasens Corona II D50 für bestmögliche Qualität
Schnittstellen
Camera Link Full, Medium, Base
Spannungsversorgung (Hirose)
Externe I/O (15pin D-Sub)
RS232
Zertifizierungen
CE, FCC compliant, RoHS
Spannungsversorgung
24 V DC +/- 10 %, max. 19 W RS232
Betriebstemperatur
0°C bis 60°C, 32°F bis 140°F (Gehäusetemperatur)
Objektivadapter / Zubehör
F-Mount, C-Mount, M39x1/26", M42x1, M72x0.75
Kameraspezifikationen
Gehäuseabmessungen Länge = 102 mm, Höhe =100 mm, Tiefe = 77 mm mm
Data Sheet
Title Download
chromaPIXA Data Sheet *.pdf
彩色线阵扫描相机 Data Sheet in Chinese *.pdf
Manual
Title Download
allPIXA pro Manual *.pdf
allPIXA pro Configuration Sheet *.pdf

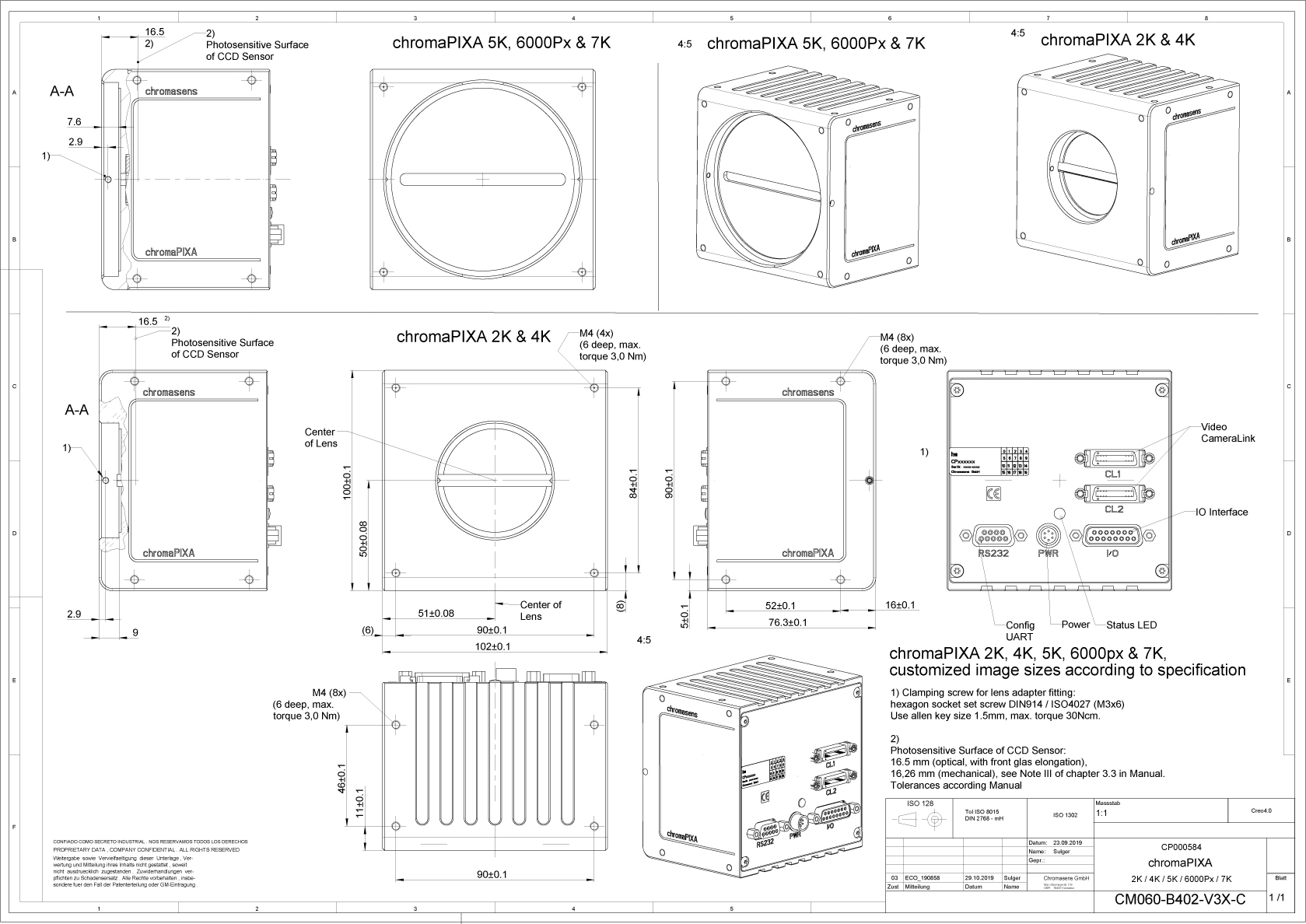

Technische Zeichnung
Title ID & Code Download
chromaPIXA - 2k CP000584-2048 *.pdf , *.zip
chromaPIXA - 4k CP000584-4096 *.pdf , *.zip
chromaPIXA - 5k CP000584-5120 *.pdf , *.zip
chromaPIXA - 6000px *.zip , *.pdf
chromaPIXA - 7.3k CP000584-7300 *.pdf , *.zip
Chromasens Camera API
Title Download
API Manual *.pdf
API Release Notes *.pdf
API Code and Samples *.zip
HSI Description *.pdf
CST (Camera Setup Tool)
Title Download
CST Release Notes *.pdf
CST *.zip
Framegrabber Support
Title Download
Matrox *.zip
Dalsa *.zip
Ginga *.zip
Software
Title Download
chromaCalc (Color Calibration Tool) *.zip
chromaCalc Manual *.pdf
CIELAB-Output Conversion (Color processing support functions) *.zip
Katalog
Title Download
allPIXA pro Accessories Catalog *.pdf
Technical Drawing Accessories 2K/4K
Title ID & Code Download
C-Mount Adapter CP000387 *.zip , *.pdf
4k Adapter M42x1-A45,46 CP000434 *.pdf , *.zip
Adapter -MF (Modular Fokus) CP000386 *.pdf , *.zip
Adapter M42x0,75(Schneider Unifoc 58) CP000461 *.pdf , *.zip
Adapter V-Mount (Schneider Unifoc 12) CP000462 *.pdf , *.zip
F-Mount Adapter CP000385 *.zip , *.pdf
4k Tubus 20, 40, 60, 80, 100mm CP000389-393 *.pdf , *.zip
Technical Drawing Accessories 5k/6000/7K
Title ID & Code Download
7k-allPIXA-Adapter M72x0,75-RF
 CP000457 *.zip , *.pdf
7k Tubus 20, 40, 60, 80, 100mm
 CP000423-427 *.pdf , *.zip
7k-allPIXA-Adapter Modular Focus CP000428 *.pdf , *.zip
7k-Adapter M58x0,75 (Schneider Unifoc 76) CP000463 *.pdf , *.zip

Kontaktaufnahme:

Sie interessieren sich für die chromaPIXA 2k und wünschen eine individuelle Beratung?
Dann kontaktieren Sie unser Produktteam
